600KVA 630KVA Voltage Stabilizer AVR
630 kva avr
600kva avr

600KVA 630KVA وولٹیج اسٹیبلائزر AVR

Name: چین 600KVA 630KVA وولٹیج اسٹیبلائزر اے وی آر مینوفیکچررز سپلائی فیکٹری - کوٹیشن - نویاارک
Brand: نوارک
SKU: 287670500

600KVA 630KVA وولٹیج اسٹیبلائزر اے وی آر ایک اعلی درجے کی خودکار وولٹیج ریگولیٹر ہے جو الیکٹرانک اجزاء ، متغیر آٹو ٹرانسفارمر ، ہرن - بوسٹ ٹرانسفارمر ، اور امدادی موٹرز کو یقینی بنانے کے ل servied آنے والی بجلی کی فراہمی کو باقاعدہ بنایا جاتا ہے اور آپ کو مطلوبہ قطعی آؤٹ پٹ وولٹیج فراہم کرتا ہے۔
ماڈل: SBW-600KVA
ریٹیڈ پاور: 600KVA
ان پٹ وولٹیج: 380vac ± 20 ٪
آؤٹ پٹ وولٹیج: 380vac ± 3 ٪
MOQ: 1 سیٹ/ٹکڑا
OEM اور ODM سروس: دستیاب ہے
برانڈ: نوارک
پیکیجنگ: پلائیووڈ کیس
ادائیگی کے طریقے: T/T ، L/C ، ویسٹرن یونین ، کریڈٹ کارڈ

انکوائری بھیجنے

مصنوعات کا تعارف

وضاحتیں

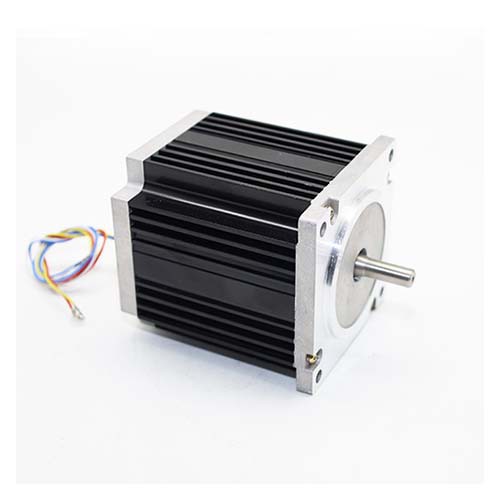

قسم	سروو موٹر کنٹرولڈ
قسم	ہوا ٹھنڈا (ایک یا AF)
درجہ بندی کی طاقت	600/630KVA	ڈسپلے	LCD اسکرین
ان پٹ وولٹیج	380vac	بائی پاس موڈ	دستی
ضابطہ کی حد	±20%	ضابطہ وضع	3 فیز سنک (آزاد اختیاری)
آؤٹ پٹ وولٹیج	380vac	شور کی سطح	65db سے کم یا اس کے برابر
آؤٹ پٹ کی درستگی	±3%	موصلیت کے خلاف مزاحمت	500MΩ @ 1000V DC سے زیادہ یا اس کے برابر
ویوفارم مسخ	نیل	dieilercric طاقت	3000V AC
مرحلہ نمبر	3	جواب کا وقت	1s سے کم یا اس کے برابر
تحفظات	ان پٹ سرکٹ بریکر ، انڈر/اوور وولٹیج ، اوورلوڈ ، شارٹ سرکٹ
کام کرنے کی فریکوئنسی	50/60Hz	اونچائی	1000m سے کم یا اس کے برابر
سمیٹنے والا مواد	ایلومینیم+تانبا (مکمل تانبا اختیاری)	نسبتا نمی	95 ٪ سے کم یا اس کے برابر (غیر - گاڑھا)
موصلیت کلاس	F (H اختیاری)	محیطی درجہ حرارت	-15 ڈگری سے +45 ڈگری
اوورلوڈ	200 ٪ ، 1 منٹ۔	تحفظ کی ڈگری	IP20 (IP44 اور اس سے اوپر اختیاری)
کارکردگی	98 ٪ سے زیادہ یا اس کے برابر	تنصیب	انڈور (آؤٹ ڈور اختیاری) ، فرش سوار
ڈیوٹی سائیکل	مسلسل	معیار	IEC 61558-1
اختیاریلوازمات	آؤٹ پٹ سرکٹ بریکر ؛ اضافے کے گرفتاری ؛ گالوانک تنہائی ٹرانسفارمر ؛ مرحلے کی ترتیب سے بچاؤ کا آلہ ؛ ہارمونک فلٹر ؛ درجہ حرارت سے زیادہ تحفظ ؛ آٹو دوبارہ شروع ؛ RSS485

*وضاحتیں پیشگی اطلاع کے بغیر تبدیل ہوسکتی ہیں۔ ہم تخصیص کی خدمت پیش کرتے ہیں ، آپ ہمیں اپنی تفصیلی ضروریات بھیج سکتے ہیں۔

خصوصیات

وسیع ان پٹ وولٹیج کی حد:وہ ان پٹ وولٹیجز کے ایک وسیع میدان کو سنبھال سکتے ہیں ، جو 50 ٪ تک ہے ، جس سے وہ بار بار اتار چڑھاو کا شکار علاقوں کے لئے مثالی بن جاتے ہیں۔

طویل استحکام:مضبوط اجزاء کے ساتھ ڈیزائن کیا گیا ، سروو موٹر ٹائپ وولٹیج اسٹیبلائزر لمبے - اصطلاح کی وشوسنییتا پیش کرتے ہیں ، یہاں تک کہ چیلنجنگ ماحول میں بھی۔

سپر بڑی طاقت:بڑے بوجھ کی صلاحیتوں کو سنبھالنے کے قابل۔

استرتا:تمام ایپلی کیشنز میں سے 95 ٪ کے لئے موزوں ہے۔

اوورلوڈ صلاحیت:قابل ہینڈل ہائی انرش دھارے / دلکش بوجھ۔

لاگت کی بچت:سب سے زیادہ معاشی ، منی AVR ڈیزائن کے لئے قدر۔

اعلی کارکردگی: >98 ٪ کارکردگی۔

اہم حصے

مین کنٹرول بورڈ

یہ آؤٹ پٹ وولٹیج کے نمونے دیتا ہے ، مطلوبہ ایڈجسٹمنٹ کا حساب لگاتا ہے اور موٹر کو متعلقہ آفسیٹ سگنل بھیجتا ہے۔

اسکرین ڈسپلے کریں

اس میں ان پٹ وولٹیج ، آؤٹ پٹ وولٹیج ، آؤٹ پٹ کرنٹ ، ورکنگ اسٹیٹس ، فریکوینسی ، وغیرہ دکھائے گئے ہیں۔ RS485 پورٹ دستیاب ہے۔

متغیر ٹرانسفارمر

یہ ایک کالم وولٹیج ریگولیٹر (آٹو ٹرانسفارمر) ہے جس میں سروو موٹر ، چین ڈرائیو اور کاربن برش ہے۔

بک / بوسٹ ٹرانسفارمر

یہ ایک معیاری خشک قسم کا ٹرانسفارمر ہے جو جزوی طور پر آٹو ٹرانسفارمر سے منسلک ہوتا ہے تاکہ مختلف موڑ کے تناسب کو قابل بنایا جاسکے۔

امدادی بمقابلہ جامد

ڈرائیو کا حصہ
پہلو	سروو اسٹیبلائزر	جامد اسٹیبلائزر

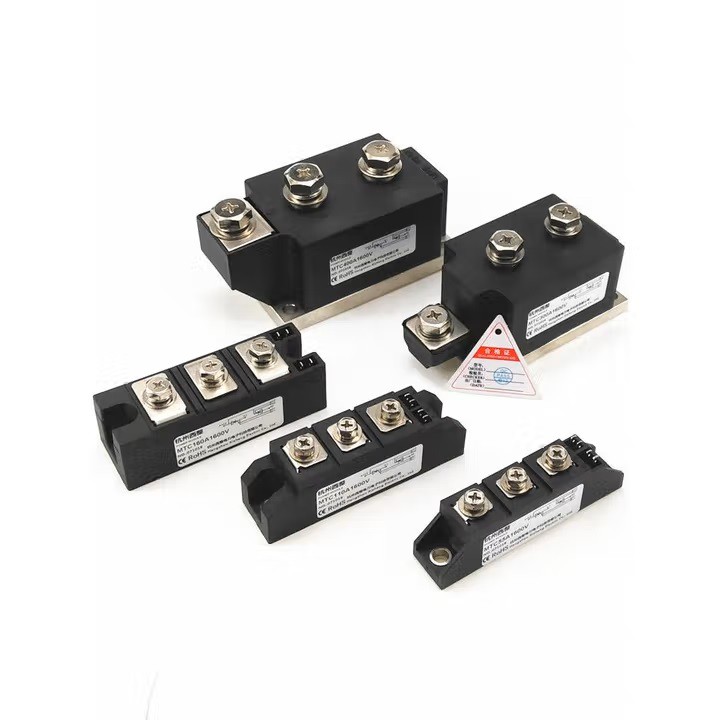

ٹیکنالوجی	موٹر - پر بھروسہ کریں مکینیکل اجزاء	پاور الیکٹرانک اجزاء (جیسے ایس سی آر یا آئی جی بی ٹی ایس) استعمال کریں
ضابطہ کی حد	± 15 ٪ ، 20 ٪ ، 30 ٪ ، یہاں تک کہ ± 50 ٪ تک	± 20 ٪ کے اندر بہتر
جواب کا وقت	1s سے کم یا اس کے برابر	تیز ، 20ms سے کم یا اس کے برابر
آؤٹ پٹ کی درستگی	عام طور پر ± 3 ٪	± 1 ٪ تک
بائی پاس موڈ	دستی	خودکار
ریگولیشن موڈ	چھوٹے بجلی کی درجہ بندی یونٹوں کے لئے 3 مرحلہ آزاد ضابطہ اختیاری ہے	3 فیز آزاد ضابطہ کے ساتھ تمام یونٹ
درخواست	تمام بوجھ کی اقسام کے لئے موزوں - مزاحم ، دلکش اور کیپسیٹیو	اعلی - inrush موجودہ/آگاہ بوجھ ایپلی کیشنز کے لئے بہت موزوں نہیں ، inrush کرنٹ کی بنیاد پر بجلی کی درجہ بندی کا حساب لگانا چاہئے
دیکھ بھال	مکینیکل حصے بحالی کی ضروریات کا باعث بنتے ہیں۔	کوئی متحرک حصے (مداحوں کے علاوہ) نہیں ، بحالی کی ضروریات کو کم کرنا۔
شور	مکینیکل کارروائیوں کی وجہ سے ممکنہ شور	پرسکون آپریشن
اوورلوڈ	بہت اچھا	اچھا

*ہمیشہ اپنی درخواست کی مخصوص ضروریات پر غور کرنا یاد رکھیں ، کیوں کہ ان دونوں اختیارات کے مابین آفاقی "بہترین" انتخاب نہیں ہے۔

گیلری

*تمام تصاویر صرف نمائندہ ہیں۔ ہمارے ساتھ سائز ، وزن اور دیگر تکنیکی تفصیلات سے متعلق تفصیلی معلومات کی تصدیق ہونی چاہئے۔

servo controlled automatic voltage regulator

گائڈز خریدنا

کے وی اے کی درجہ بندی کا حساب لگائیں. آلات یا مشین کی بجلی کی کھپت کا اندازہ کریں آپ خودکار وولٹیج اسٹیبلائزر . 3- فیز کے وی اے حساب سے مربوط ہوں گے: وولٹیج ایکس ایمپریج ایکس 1.732 / 1،000 ؛ 1 فیز کے وی اے کا حساب کتاب: وولٹیج ایکس ایمپریج / 1،000۔ یہ مشورہ دیا جاتا ہے کہ مستقبل میں اضافی بوجھ کو سنبھالنے کے لئے 25-30 ٪ اضافی صلاحیت کے ساتھ سروو کنٹرول وولٹیج اسٹیبلائزر کا انتخاب کریں۔

ان پٹ (پرائمری) اور آؤٹ پٹ (ثانوی) وولٹیج کا تعین کریں. ان پٹ وولٹیج سورس بجلی کا وولٹیج ہے جسے باقاعدہ بنانے کی ضرورت ہے ، آؤٹ پٹ وولٹیج وولٹیج ہے جو امدادی وولٹیج اسٹیبلائزر کے ذریعہ فراہم کی جارہی ہے۔ نوٹ کریں کہ ہر مختلف مشین اور آلات کے لئے ایک مخصوص وولٹیج کی ضرورت ہوتی ہے ، نوارک سروو کنٹرولڈ اسٹیبلائزر یقینی بناتے ہیں کہ آنے والی بجلی کی فراہمی کو باقاعدہ بنایا جائے اور آپ کی ضرورت کی عین مطابق آؤٹ پٹ وولٹیج فراہم کی جائے۔

صحیح مرحلے کا نمبر منتخب کریں. 1- فیز پاور گھروں اور چھوٹی عمارتوں میں پائی جاتی ہے ، جبکہ 3 فیز پاور بڑی تجارتی اور صنعتی ترتیبات میں پائی جاتی ہے۔

ان پٹ وولٹیج کی حد کا اندازہ کریں. جغرافیائی محل وقوع اور بجلی کی فراہمی کے معیار پر منحصر ہے وولٹیج کے اتار چڑھاو میں مختلف ہے۔ آپ کو شناخت کرنے کی ضرورت ہے: آپ کے علاقے کے سب سے کم وولٹیج اور سب سے زیادہ وولٹیج ریکارڈ شدہ۔

غیر جانبدار لائن کی دستیابی کو چیک کریں. وائی (اسٹار) یا ڈیلٹا کنکشن۔ اسٹار کنکشن میں ، چار تار ہیں ، تین تاروں فیز تار ہیں اور چوتھا غیر جانبدار ہے جو اسٹار پوائنٹ سے لیا جاتا ہے۔ ڈیلٹا کنکشن میں ، تنہا تین تاروں ہیں اور کوئی غیر جانبدار ٹرمینل نہیں لیا جاتا ہے۔

مناسب تحفظ کی ڈگری کا انتخاب کریں. IP20 ، IP44 اور اس سے اوپر۔

تنصیب کے حالات کی نشاندہی کریں. یہ جاننا ضروری ہے: انڈور یا بیرونی تنصیب ؛ انسٹالیشن سائٹ اونچائی اور آب و ہوا کی خصوصیات ؛ محیطی درجہ حرارت
